巴特大排量齿轮泵的工作原理
作者：郑州巴特熔体泵有限公司 时间：2017-06-23 14:31:44

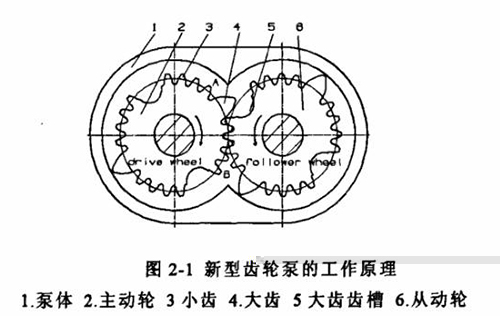

巴特研发的大排量齿轮泵是根据齿轮泵工作轮的容积变化和工作轮的啮合传动这两项基本要求相分离的原则提出的。大排量齿轮泵的容积变化工作原理如下图所示。
充体、两侧板以及两工作轮之间形成了A、B腔。工作轮1做顺时针旋转，为主动轮。工作轮6逆时针旋转，为从动轮。轮1、6转动过程中，B腔容积逐渐变大，形成局部真空，成为吸液腔，吸入液体；A腔容积逐渐变小，形成排液腔，将液体排出。泵的容积变化主要依靠大齿实现，啮合传动由小齿和大齿共同实现。
