外啮合熔体齿轮泵与内啮合齿轮有哪些区别？
作者：郑州巴特熔体泵有限公司     时间：2023-07-24 11:12:23

齿轮泵属于容积式泵，齿轮泵工作时，电动机驱动主动轴，使泵腔体内产生容积变化，从而在泵的入口产生了吸力。当流体被吸入到泵腔体后，转动的齿轮继续将流体输送到泵排放口。按齿轮啮合方式分类，熔体齿轮泵可分为外啮合齿轮泵和内啮合齿轮泵。

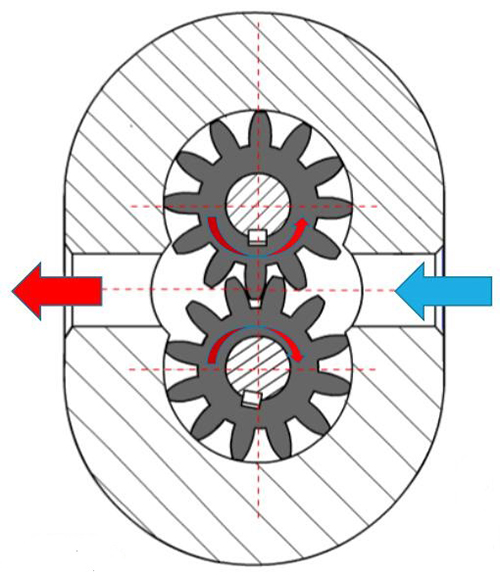

一、外啮合熔体齿轮泵

1、外啮合熔体齿轮泵的应用较为广泛，被应用于塑料、树脂、橡胶制品的挤出成型，如造粒、薄膜、管材、板材、片材等行业。外啮合熔体齿轮泵主要由主动轴齿轮、被动轴齿轮、泵体、端盖组成。泵体、泵盖和两个齿轮共同构成的密封空间就是齿轮泵的工作室。

2、外啮合熔体齿轮泵是一种通过齿轮啮合进行物料强制输送的装置，它是利用两个啮合齿轮间所形成的工作容积变化来输送液体。当熔体齿轮泵主动齿轮转动，吸入腔齿轮脱开啮合，使密封容积增大，形成局部真空，物料在外界大气压、或者重力的作用下，经泵入口腔进入齿槽间。随着齿轮转动，吸入齿间的物料被带到另一侧，进入压出腔。这时齿轮进入啮合，密封容积逐渐减小，齿轮间部分的物料被挤出，形成了齿轮的压出排料过程。齿轮啮合时齿向接触线把吸入腔和压出腔分开，相互隔离，保持压差。

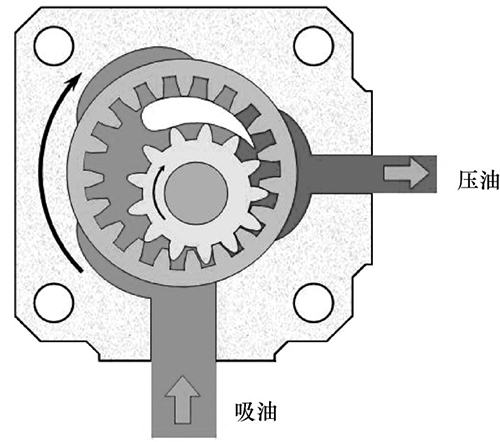

二、内啮合齿轮泵

1、内啮合齿轮泵被广泛应用于石油、化工、油脂、涂料等行业，输送各种轻质、挥发性液体，直至重质、粘稠液体，甚至半固态液体。它主要由内齿齿轮、外齿小齿轮、泵体、端盖、月牙形隔板组成。泵体、泵盖、齿轮、月牙板共同构成的密封空间就是齿轮泵的工作室。

2、内啮合齿轮泵工作时，外齿小齿轮跟随电机一起旋转，外齿小齿轮跟内齿齿轮啮合，带动内齿轮旋转。当泵吸入侧相啮合的齿逐渐分开时，吸入室的容积增大，压力降低，形成吸力。当流体进入到泵内，流体在齿槽内被齿轮推送到排出室。两个齿轮不断的啮合、脱开，流体不停的被推送到排出室，流体不断受到挤压从而被挤送到泵后管路中。通过调节泵的转速或泵后管路的开度，即可调节泵后压力。

三、两种类型的泵优缺点比较

外啮合齿轮泵结构简单，维护起来比较容易，输出压力高，适合粘度比较高的物料，其体积相对较大；内啮合泵体积小，价格便宜，适合输出压力和物料粘度较低的工况，其结构相对复杂，不易维护。厂家咨询热线：0371-67993077
